电磁阀在自动化项目中的应用相当广泛，电磁阀分为气动阀和液压阀，其结构和用法都是一样的，气动阀在非标自动化等出力较小的工业环境中应用较多，液压阀在数控CNC中使用较多，使用起来也都很简单，也可以说是初学者入门自动化学习的第一件事。

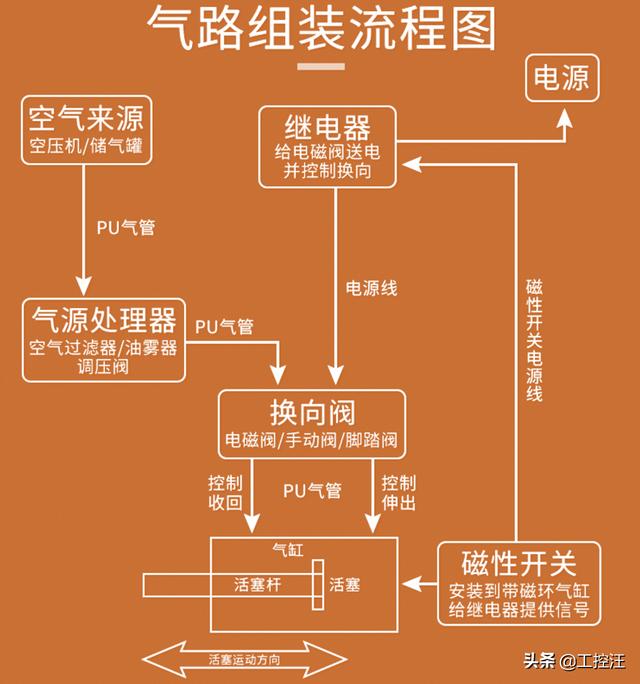

如下为简单的气路电路图：

液压电磁阀种类图（液压电磁阀种类及工作原理）

简单气路电路图

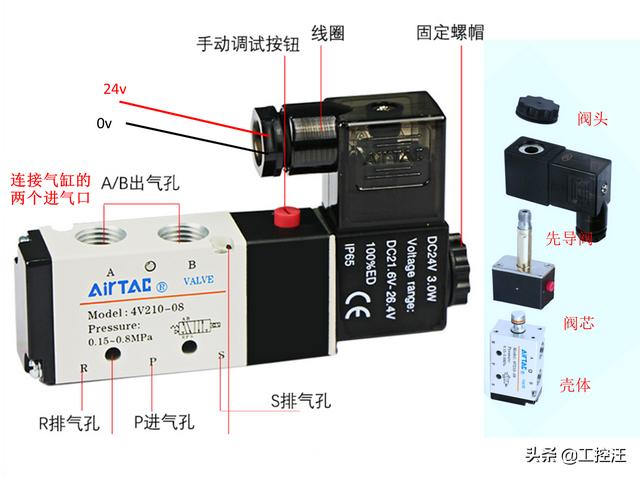

电磁阀的结构

电磁阀由阀头线圈，先导头，阀芯和机械本体组成，阀头主要用来产生电磁力，先导阀在电磁力作用下发生移动，阀芯在先导阀的作用下产生位移实现气体流向的切换。

如下图所示：

液压电磁阀种类图（液压电磁阀种类及工作原理）

电磁阀的结构组成

电磁阀的工作原理

电磁阀主要由电气部分和机械部分组成，通过给阀头通电实现气体流向的改变，从而带动气缸的伸出和缩回动作。

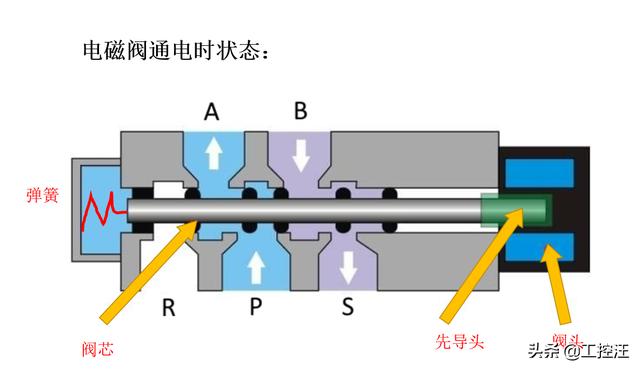

电磁阀通电时状态如下图：

液压电磁阀种类图（液压电磁阀种类及工作原理）

通电时状态

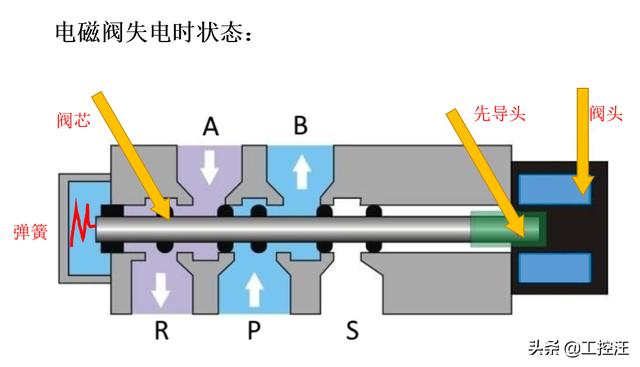

电磁阀失电时状态如下图：

液压电磁阀种类图（液压电磁阀种类及工作原理）

失电时状态

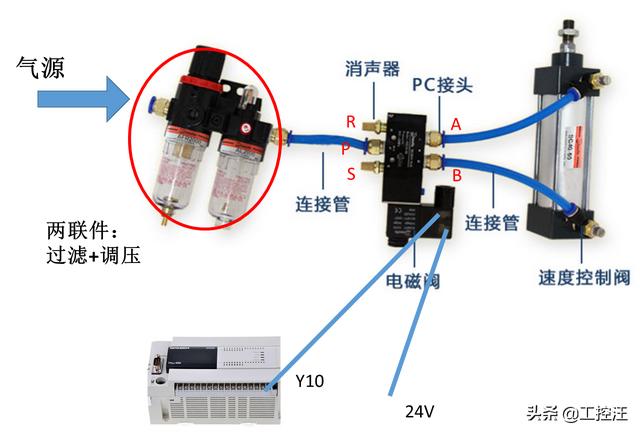

电磁阀在气路中的组装

液压电磁阀种类图（液压电磁阀种类及工作原理）

气路装图（图片来源网络）

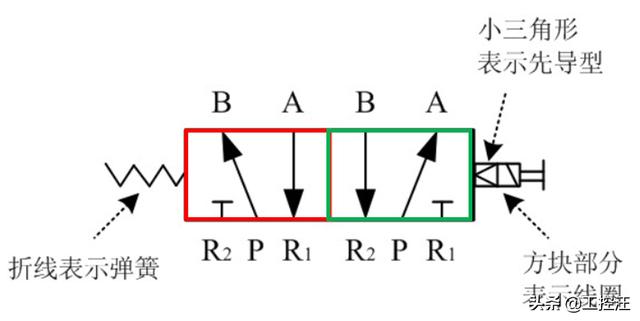

电磁阀中气路符号解析

左侧红框表示电磁阀失电时状态，箭头表示气体流向，右侧绿框表示电磁阀得电时气体流向状态。

P:气源进气口

R:排气口

S:排气口

A:气缸进气口1

B:气缸进气口2

下图有2个框，代表2位，有5个孔，所以叫五通，也就是二位五通；

液压电磁阀种类图（液压电磁阀种类及工作原理）

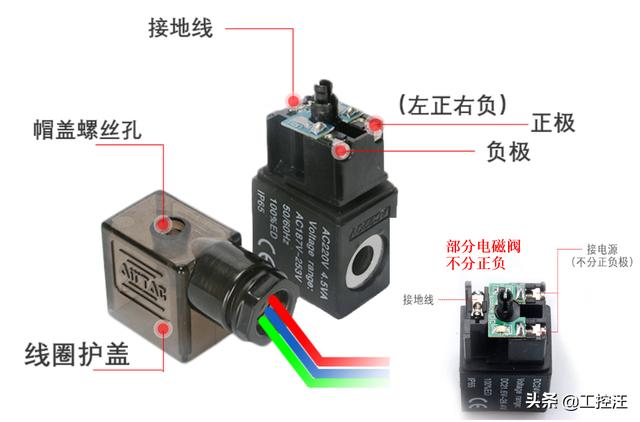

电磁阀在使用中的接线

阀头供电有12V，24V，220V，功率自然有大有小，完全根据设备自身需求选择，通常气体阀功率2W，电压24V，液压电磁阀功率30W；接线图如下所示，同时注意下电源接线的正负极，接反会导致阀不工作。

液压电磁阀种类图（液压电磁阀种类及工作原理）

电磁阀接线图
